Mid Clamps lan End Clamps

Ayo dadi jujur-nalika wong ngomong babagan sistem pemasangan PV, kabeh perhatian menyang ril, postingan, pondasi. Nanging bagean sing bener nahan panel surya yaiku klem-klem tengah lan pungkasan clamps. Ing Xiamen Honor Energy, kita wis cukup suwe ing bisnis iki kanggo ngerti siji bab: yen clamps sampeyan gagal, kabeh array sampeyan ana masalah.

Apa persis clamps tengah lan clamps pungkasan, lan apa sampeyan kudu loro?

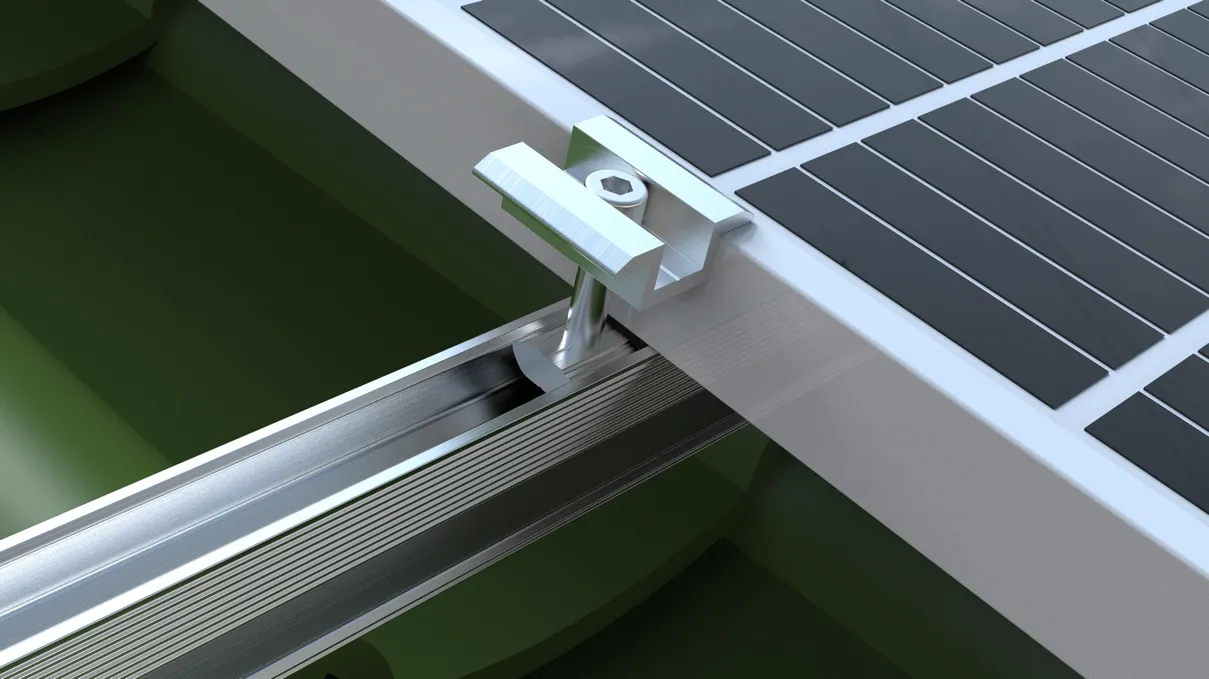

Jujur, loro-lorone nindakake tugas inti sing padha: nahan panel surya mudhun ing ril. Nanging ing ngendi dheweke lungguh ndadekake kabeh prabédan. Clamps tengah mlebu ing antarane rong panel.

Gambar iki-sampeyan wis entuk siji panel ing sisih kiwa lan siji ing sisih tengen, lan clamp tengah lenggah tengen ing longkangan, gripping pojok loro ing wektu sing padha. Iku tetep spasi malah, mungkasi panel saka drifting metu saka Alignment, lan ngunci kabeh nyenyet kanggo ril ing ngisor. Saben panel mbutuhake loro iki-siji ing saben sisih. Clamps pungkasan minangka bookends. Dheweke pindhah ing wiwitan lan pungkasan saben baris, mung nyekel pinggir njaba panel pisanan lan pungkasan. Tugase yaiku supaya kabeh baris ora geser miring nalika ana angin. Tanpa wong-wong mau, baris panel kasebut alon-alon bisa ilang kanthi suwe. Dadi ing istilah kosong: klem tengah nyambung, lan tutup klem pungkasan. Gunakake loro, utawa array sampeyan ora bakal tetep bebarengan kanggo dangu. Klem mburi (uga disebut klem sisih utawa klem pinggir) dipasang ing pinggir njaba saben baris panel. Saben penjepit pungkasan mung nduweni siji pinggiran njaba modul, sing tumindak minangka "tutup" kanggo nyegah kabeh baris saka owah-owahan miring ing angin kuwat utawa geter. Clamps pungkasan mbutuhake desain sing luwih ati-ati tinimbang clamps tengah amarga mung nyekel siji panel - ing beban, padha cenderung muter utawa ngeculake pigura yen ora direkayasa kanthi bener. Ing istilah prasaja: klem tengah nangani sambungan antarane panel, lan klem mburi nangani sudhut. Sampeyan kudu loro kanggo nguripake baris saka panel individu menyang siji, struktur ngalangi.

Spesifikasi

Kompatibel karo Umume Panel ing Pasar Klem tengah lan klem pungkasan dirancang kanggo kompatibilitas maksimal. Modul PV mainstream duwe kekandelan pigura saka 30mm nganti 50mm, lan produk kita nutupi meh kabeh. Ukuran klem tengah standar (ketebalan modul): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Ukuran klem pungkasan standar (dhuwur pigura modul): 35mm / 40mm / 45mm / 50mm Dawane clamp: Standar 40mm, 50mm, 60mm kasedhiya yen dikarepake. Panel spasi (agêng ngawat-ngawati): 20mm, 26mm, 28mm, etc.. We offer uga luwes agêng Clamps lan luwes Clamps pungkasan sing nutupi salah siji 30/34/38/42mm utawa 35/40/45/50mm ing model siji. Kurang SKU ing gudang sampeyan, kurang sirah ing situs kerja.

Bahan lan Rampung

Awak Aluminium, Klem Hardware Stainless Steel lungguh ing njaba ruangan, kena srengenge, udan, lan owah-owahan suhu saben taun. Yen materi ora pas, bakal teyeng ing telung nganti limang taun. Clamps tengah lan clamps pungkasan digawe saka aluminium alloy 6063-T5 - kelas aluminium sing paling kabukten lan akeh digunakake ing industri pemasangan PV. Nawakake kekuwatan tarik sing dhuwur, bobote sithik, lan tahan korosi sing apik, kanthi umur layanan 20-25 taun ing lingkungan ruangan. Perawatan lumahing dianodisasi - perak alami utawa finish sing cetha, kanthi kekandelan film oksida 8-10 mikron. Film tipis iki kanthi dramatis nambah resistensi karat. Black anodised utawa lapisan electrophoretic uga kasedhiya kanggo syarat khusus. Hardware punika stainless steel 304 utawa 316 - bolts lan perkakas sing ora teyeng metu nalika bagean aluminium isih ing wangun apik. Pad anti-slip digawe saka karet EPDM (monomer etilena propylene diene), diselehake ing antarane clamp lan pigura modul. Bantalan iki nduweni rong tujuan: nambah gesekan kanggo nyegah gerakan panel ing beban angin, lan bantalan gaya clamping supaya ora goresan utawa deforming pigura aluminium. Karet EPDM tahan UV lan tahan umur, performa andal saka -40°C nganti 80°C.

Jinis Apa Kita Nawakake?

Sampeyan bakal mikir klem tengah lan klem pungkasan cukup gampang - lan biasane. Nanging sajrone pirang-pirang taun, kita wis sinau manawa ukuran siji mesthi ora cocog karo kabeh. Proyek sing beda-beda, panel sing beda-beda, kahanan situs sing beda-beda - kabeh padha njaluk sing rada beda. Dadi ing ngisor iki sing tetep ana ing saham: Klem tengah standar - iki minangka jaran kerja sampeyan. Padha pas karo panel silikon kristal konvensional, sing sampeyan deleng ing 90% proyek ing kana. Kompatibel karo ketebalan modul saka 30mm nganti 50mm. Ora ana sing apik, mung padhet lan dipercaya. Clamps pungkasan standar - gagasan sing padha, nanging kanggo pinggir njaba. Range ketebalan sing padha, instalasi langsung sing padha. Dheweke nindakake apa sing kudu ditindakake lan nindakake kanthi becik.

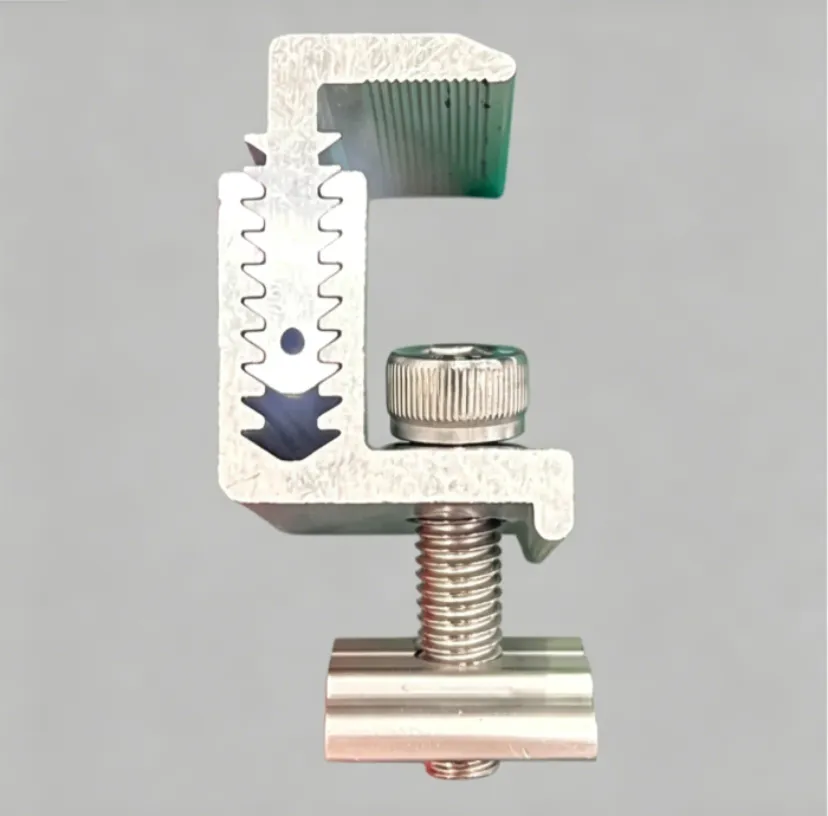

Clamps tengah sing bisa diatur

Iki ngendi iku dadi pinter. Siji clamp kalebu sawetara kekandelan-salah siji 30/34/38/42 mm utawa 35/40/45/50mm ing siji model. Ora ana maneh ngiro-iro kang kekandelan sampeyan kudu, ora luwih stocking papat bagean beda kanggo papat proyek beda. Njupuk siji kothak lan sampeyan dijamin kanggo paling skenario. Clamps mburi luwes-konsep luwes padha, nanging kanggo posisi pinggiran. Menehi keluwesan padha ing ends saka larik. Klem tengah lan pungkasan film tipis - iki minangka spesialisasi khusus. Modul film tipis luwih tipis tinimbang panel kristal standar-kita ngomong 5 nganti 7,7 mm. Clamps biasa mung ora bisa nyekel kanthi bener. Dadi, kita nggawe sing khusus kanthi profil rahang sing luwih sempit, dirancang khusus kanggo nahan panel film tipis kanthi aman tanpa ngrusak pinggiran. Iku line-up kita. Yen sampeyan butuh soko ing njaba penawaran standar iki-kekandelan non-standar, dawa tartamtu, Rampung tartamtu-kita uga bisa nindakake adat mlaku.

Instalasi

Prasaja, Cepet, Ora Perlu Pengeboran Instalasi Clamp langsung-ora ana pengeboran menyang panel dhewe. Prosedur standar: pasang ril (saluran U, saluran C, utawa rel aluminium) menyang struktur dhukungan, pasang panel PV ing ndhuwur, pasang klem tengah ing antarane panel jejer lan klem mburi ing pinggir njaba, banjur kencengake bolt. Saben modul mbutuhake rong klem tengah, lan saben baris mbutuhake rong klem pungkasan. Dianjurake tightening torsi punika 8-15 N·m, gumantung ing kekandelan modul lan kahanan situs. Kakehan longgar, lan panel bakal ngalih ing angin; banget nyenyet, lan sampeyan resiko ngrusak pigura modul. Rekomendasi torsi sing rinci kalebu ing saben kiriman.

Aplikasi

Saka rooftops kanggo lemah gunung, carports kanggo BIPV mid-clamps lan clamps pungkasan digunakake ing sakbenere kabeh jinis instalasi PV. PV rooftop sing disebarake: Atap baja bergelombang, atap beton sing rata, atap miring ubin-njepit panel sing aman ing ril. Lahan solar sing dipasang ing lemah: Puluhan ewu panel disambungake panel kanthi panel kanthi klem tengah lan pungkasan. Apa bab carports? Crita sing padha-panel nganggo struktur carport, lan clamps nindakake apa sing biasane ditindakake: terus kabeh.

BIPV rada beda amarga panel kasebut minangka bagean saka bangunan kasebut. Nanging coba tebak? Sampeyan isih perlu clamps. Dheweke ora opsional.

Lan sajujure, ora masalah yen sampeyan nggunakake modul kaca siji utawa kaca ganda, flat-lay utawa miring-klem tengah lan klem mburi minangka lem sing njaga kabeh susunan supaya ora ambruk. Tanpa wong-wong mau, sampeyan ora duwe apa-apa kajaba tumpukan panel sing longgar.

Kenapa Pilih Produk Kita?

Kita ora bakal menehi gula-Xiamen Honor Energy wis pirang-pirang taun ing bisnis pemasangan PV. Kita ngerti persis apa sing salah ing instalasi solar. Clamps bisa uga cilik, nanging gagal luwih kerep tinimbang sing dikarepake. Sekrup sing longgar, karet lawas, lapisan anodized sing rusak - salah siji saka rincian kasebut bisa kompromi keamanan kabeh susunan. Pramila kita ora njupuk sudhut ing bahan: 6063-T5 aluminium, 304 stainless steel, lan karet EPDM-kabeh wis buktiaken, solusi standar industri. Anodisasi sing tepat tegese 20 taun layanan ruangan tanpa masalah. Spesifikasi kita nutupi mayoritas panel ing pasar - kekandelan 30mm nganti 50mm, kabeh ditutupi. Lan yen sampeyan butuh ukuran khusus, kita uga bisa nindakake. Clamps cilik. Nanging aja ngremehake wong-wong mau. Yen sampeyan butuh klem sing dipercaya sing ora bakal ngeculke sampeyan, hubungi.
