Solar Connecting Plate

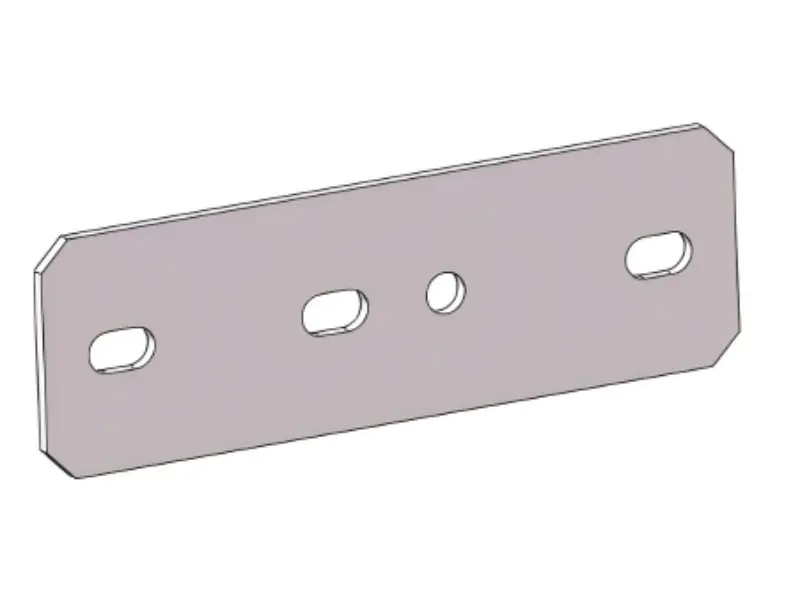

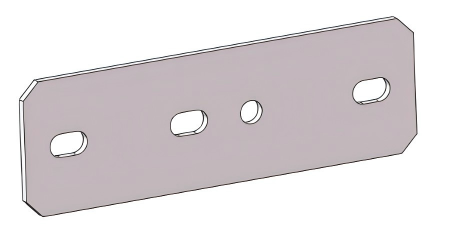

Bagean sing diarani Solar Connecting Plate ing dasare minangka potongan logam sing kuwat lan rata, kanthi bentuk persegi panjang sing kandel. Dibangun kanthi kuat saka baja kekuatan dhuwur sing dilapisi kanggo nyegah karat. Kathah bolongan bolt dilatih ing pola sing direncanakake banget. Tugas utamane yaiku dadi tautan sing padhet. Iku tumindak kaya konektor tugas abot sing bolts bebarengan lan ngunci rong bagéan utama saka struktur support: balok horisontal sing nahan panel solar munggah lan kiriman vertikal sing anchored ing lemah. Kanthi nggabungake bagean kasebut kanthi kenceng, mula kabeh bobot lan kekuwatan saka panel lan angin bisa ditransfer kanthi aman ing kabeh struktur lan menyang lemah.

Metode sambungan

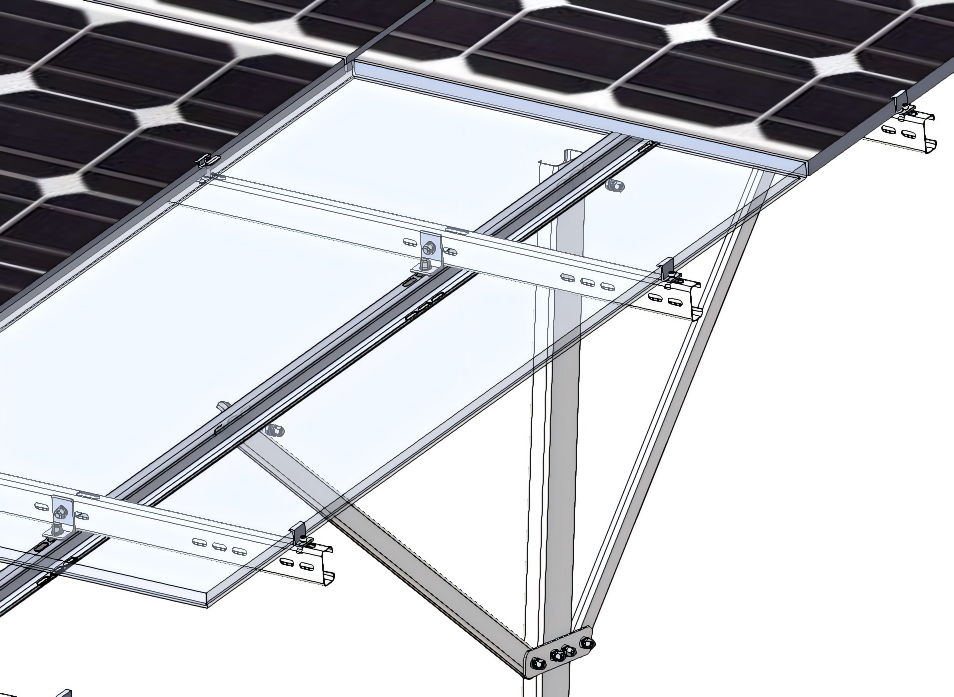

Nyambungake piring solar umume ditemokake ing sistem dhukungan lemah kolom siji utawa sistem dhukungan lemah sing mbutuhake bracing diagonal tambahan. Iki amarga kanthi efektif nransfer kabeh pasukan menyang kolom utama, saéngga nguatake dawa balok longitudinal utama lan ngamanake ing papan kasebut. Sampeyan kudu paling sethithik papat bolongan: bolongan njaba kanggo nyambungake bracing diagonal, lan rong bolongan tengah kanggo nyambungake kolom utama.

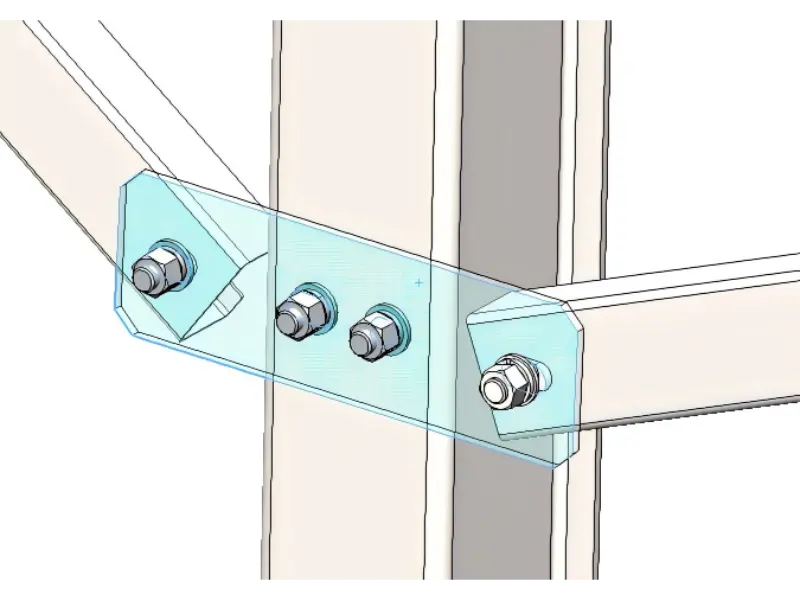

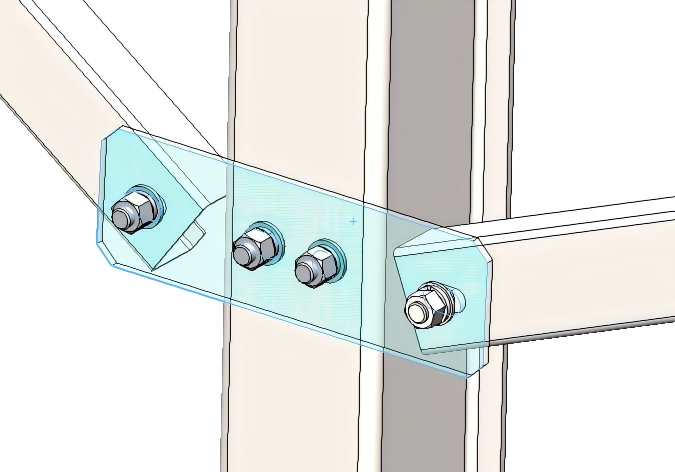

Bolongan piring nyambungake Solar gunung ing salah siji sisih biasane disusun ing pasangan, minangka biasane mung loro kabel condhong kudu diamanake kanggo kolom. Lubang tengah umume disusun kanthi horisontal kanthi pasangan utawa vertikal kanthi pasangan. Sanajan orientasi beda, distribusi stres tetep padha. Saiki, bolongan kasebut biasane dirancang kanthi susunan vertikal supaya ora konsentrasi stres ing garis horisontal sing padha, saéngga nambah stabilitas.

Fitur desain

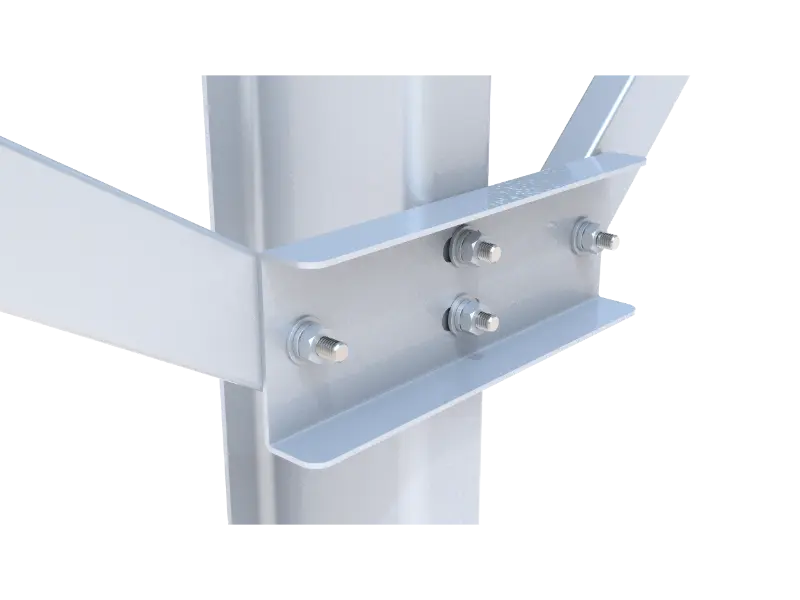

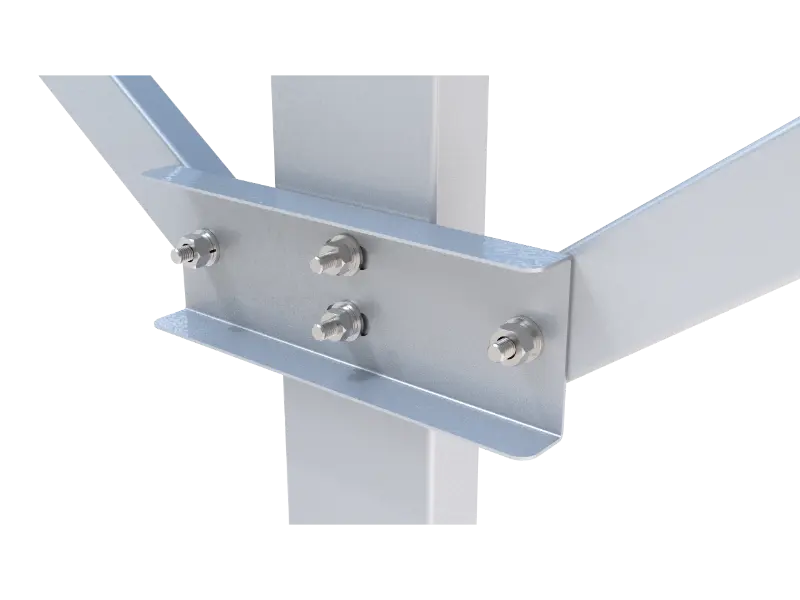

Plat nyambungake solar Gunung uga duwe desain cerdas: pinggiran ndhuwur lan ngisor ditekuk utawa dilipat. Tukang bangunan asring nggunakake wangun iki ing panggonan sing akeh angin gedhe utawa salju. Pinggir lempitan ing piring nyambungake bisa digunakake kaya sudhut sing dikuatake ing kothak pengiriman sing kuat. Iki ora mung kanggo katon; iku bener ngunci logam menyang wangun luwih kaku sing nolak flexing.
